Prijzen:

12F675...............2,00 Euro

16F628a.............2,50 Euro

Verzendkosten...1,50 Euro

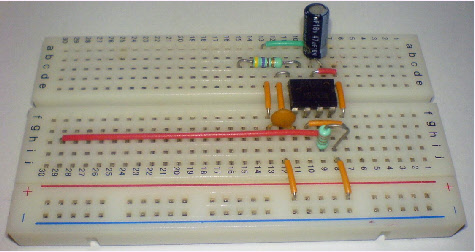

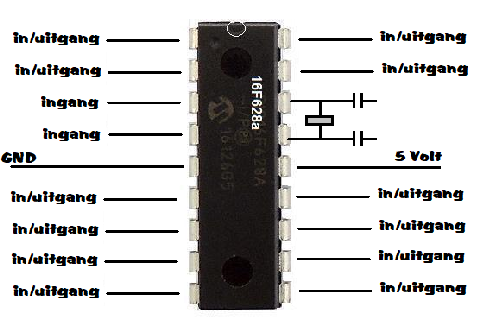

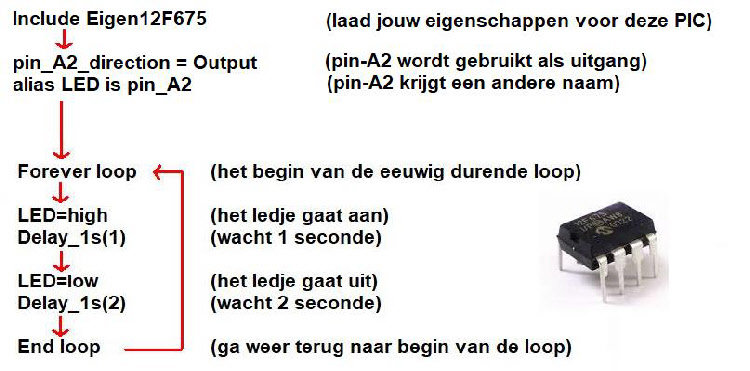

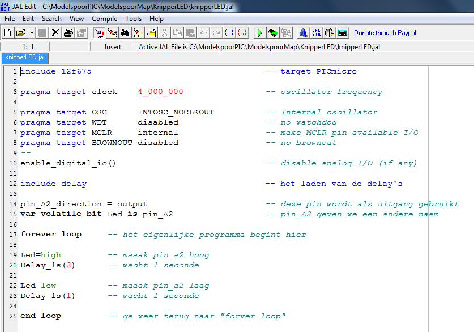

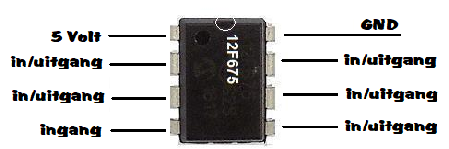

De eigenschappen van de gebruikte PIC’s:

- de PIC’s mogen een maximale output hebben van 20 mA per pin, heb je meer nodig dan kan je gebruik maken transistors zoals b.v. de BC549

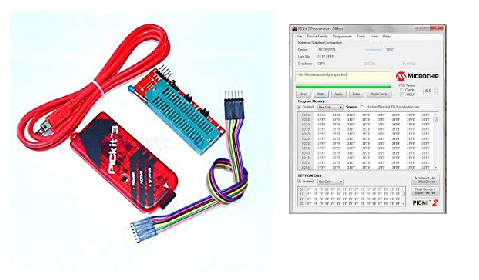

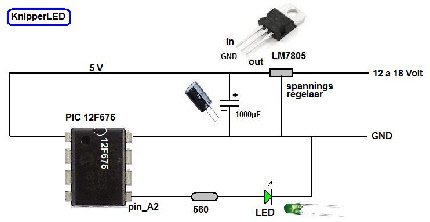

- de PIC’s vereisen een gestabiliseerde voeding van 5 Volt.



Iedere vuurtoren is te herkennen aan zijn karakter

De standaard instelling van deze PIC is twee lichten kort achter elkaar gevolgd door een rust periode van circa 30 seconde.

Het is mogelijk om een karakter te bestellen naar eigen wens.










Om een wissel met een knopje bedienen kan met deze schakeling.

De LEDs geeft de stand van de wissel aan.




Telkens na een bepaalde tijd wordt het sein op groen gezet en daarna de rails even van spanning wordt voorzien met behulp van het reedrelais.

Het relais valt dan weer af en ook het sein gaat weer op rood wachtend op de volgende cyclus.

Deze schakeling is toepasbaar voor een trambaan, waarin de stops bij de haltes is.

In deze schakeling is geen terugmelding.




Een FlipFlop schakelt tekens als de input duidelijk hoog wordt. Daarna houdt hij deze stand aan totdat de ingang weer hoog komt.




Op de kermis heb overal fel knipperende feestverlichtingen.

Met deze PIC kun je 5 LED’s onafhankelijk een snel laten knipperen


Wanneer het knopje wordt ingedrukt gaat de knippertimer in werking.

Beide uitgangen gaan ombeurten aan en uit.

Na 10 seconde stopt het knipperen.

Op verzoek kan de tijden worden aangepast.














Verkeerslicht, verkrijgbaar in Nederlands of in de Duitse versie.  De maximale stroom die de PIC mag geven is 20 mA,  Bij een weerstand van 220 Ohm krijg je 16 mA. Dit is te verdelen over 2 x 2 masten.

Elke mast krijgt dan 8 mA, bij de moderne LEDs is dit voldoende.

De volgorde is: Groen1 - Geel1 - Rood1 - Groen2 - Geel2 - Rood2, (beide masten staan even te gelijk op rood).

De volgorde is: Rood1/Geel1-Groen1 - Geel1 - Rood1 - Rood2/Geel2 - Groen2 - Geel2 - Rood2, (beide masten staan even te gelijk op rood).
